差壓測量

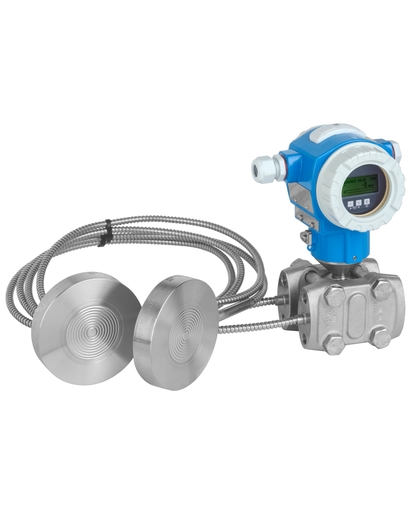

Deltabar FMD78

采用雙膜片密封的差壓變送器，可用于差壓和液位測量。

Deltabar FMD78差壓變送器采用金屬傳感器，帶雙毛細管膜片密封，主要用于過程工業和衛生行業內液體、氣體、蒸汽和粉塵的差壓連續測量。內置HistoROM數據模塊，方便過程和設備參數管理。符合IEC61508標準，滿足SIL3安全功能要求.

產品規格參數

測量精度

0.075% +隔膜密封系統的影響

過程溫度

-40...400 °C

(-40...752 °F)

壓力測量范圍

100mbar...40bar

(1.5...600 psi)

過程壓力（絕壓）/最大過壓限定值

160bar (2400 psi)

主要接液部件

Alloy C276合金

316L

Monel

鉭

最大測量距離

400m (1312ft) H2O

過程膜片的材質

316L、AlloyC合金、

鉭、

金-銠、

PTFE

傳感器

100 mbar...40 bar

(40 inH2O...600 psi)

優勢

優良的可重復性和長期的穩定性

高參考精度：可達±0.075%，鉑金版：±0.05%

用于流量和差壓監測，達到SIL3要求, 符合IEC 61508標準，通過TüV SüD認證

HistoROM?/M-DAT記憶模組塊

測量元件和電子元件的功能監測

差壓、靜壓和壓力的模塊化連續性測量（Deltabar S - Deltapilot S,Cerabar S)，如 可更換顯示， 通用型壓力和差壓測量用電子元件

應用領域

用于液體差壓、液位、體積和質量測量

過程連接：螺紋、法蘭、夾持型和衛生型連接

過程溫度： -70 ... +400°C (-94 ... +752°F)

測量范圍： 100mbar ... +16bar (1.5... 240psi);

精度： ±0.075%

國際防爆認證， WHG溢出保護，衛生型認證，船級認證，SIL

特征和規格

連續液位測量

壓力

測量原理

差壓

特點/應用

數字式變送器，帶金屬隔膜密封系統和毛細管

模塊化變送器

高長期穩定性

通過自診斷功能提高安全性

第二層過程安全柵

特點

TempC膜片

電源/通信

4...20mA HART：

10.5...45 VDC

Ex ia：10.5...30 VDC

PROFIBUS PA /

FOUNDATION Fieldbus：

9...32 VDC（非防爆型）

測量精度

0.075% +隔膜密封系統的影響
